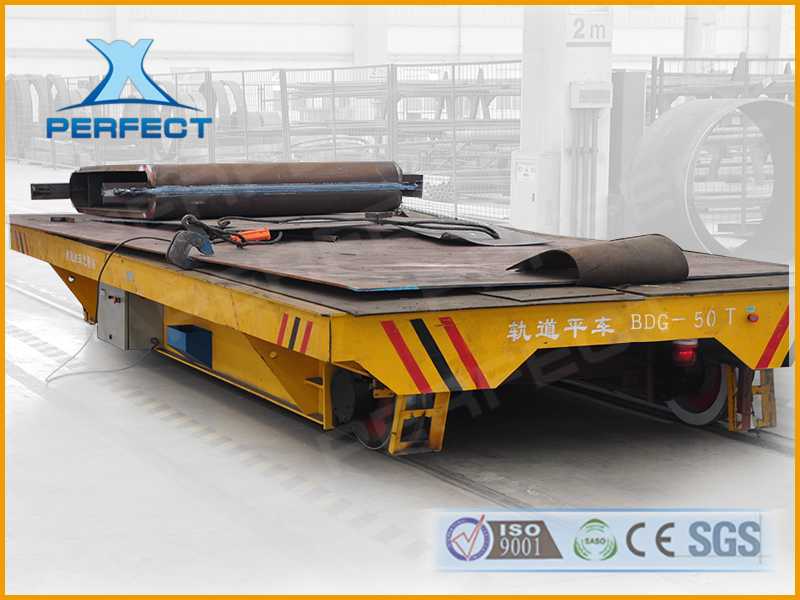

50t低壓軌道供電型
產品介紹：
BDGZ：地軌軌道車是從軌道上取電的電動平車，36V電壓的兩相交流電分別接在兩條軌道上，沒有電纜線的限制，可隨時在軌道上取電，對軌道鋪設要求較高，需要絕緣處理，適用于中長距離運輸的場合，使用頻率不受限制，但不能用于易燃、易爆、積水、粉塵、鐵屑較多的場合。
應用范圍：汽車、鋼鐵、重工、工程、航天、煤炭、核能、水利等范圍
物料：鋼包、鋼結構、鋼管、模具、運梁、鋁棒、料框、壓縮機、多晶硅、發電機、管片、托盤等
性能特點
-
自動化程度高
可實現無人自動化生產流程
-
優質減速機
齒輪均采用數控磨齒工藝，精度高，接觸性好，傳動效率高，承載能力高，使用壽命長
-
優質電機
具有相應快速、較大的啟動轉矩，從零轉速至額定轉速具備可提供額定轉矩的性能
-
各個組件完美搭檔
電動平車各結構的高性價比配置有效的延長了電器的使用壽命，從而延長了電動平車的使用年限
-
車輪采用角型軸承座，以便于安裝調整
以適當提高相關部件的加工精度，來提高整車的安裝制造精度，放置車輪跑偏，輪緣與軌道接觸加劇輪緣磨損并增加摩擦阻力 等問題
工作原理
BDGZ系列是低壓軌道供電軌道平車，是將交流380V的電源通過變壓器將至交流36V兩相，分別接至兩根軌道上， 軌道平車上的車輪將道軌上的交流36V電源引入車載電氣箱，經過整流模塊將交流36V整流至直流36V， 再通過直流控制系統控制直流電機，使平車啟動，停止，前進，后退，調速等。該系列平車能夠在S 軌道，弧形軌道運行。
工程案例更多案例
技術參數
|
BDGS三相低壓軌道供電電動平車主要參數 |
||||||||||
|
型號 |
BDG |
BDG-6 |
BDG-10 |
BDG-16 |
BDG-25 |
BDG-40 |
BDG-63 |
BDG-100 |
|
|
|
BDGS |
BDGS-6 |
BDGS-10 |
BDGS-16 |
BDGS-25 |
BDGS-40 |
BDGS-63 |
BDGS-100 |
BDGS-160 |
BDGS-200 |
|
|
額定載重量（t） |
6 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
200 |
|
|
臺面尺寸(mm) |
長 L |
3600 |
3600 |
4000 |
4500 |
5000 |
5600 |
6300 |
8000 |
8200 |
|
寬 B |
2000 |
2000 |
2200 |
2200 |
2500 |
2500 |
2800 |
2800 |
2800 |
|
|
高 H |
550 |
550 |
600 |
650 |
700 |
850 |
900 |
1100 |
1250 |
|
|
運行速度（m/min） |
|
30 |
30 |
30 |
30 |
25 |
25 |
20 |
20 |
20 |
|
輪 距A（mm） |
2000 |
2200 |
2200 |
2500 |
2800 |
3200 |
3600 |
4500 |
4500 |
|
|
軌內側距C（mm） |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
1650 |
2000 |
2000 |
|
|
車輪直徑 (mm) |
400 |
400 |
400 |
500 |
500 |
600 |
700 |
700 |
700 |
|
|
底部間隙 （mm） |
50 |
50 |
50 |
60 |
60 |
60 |
60 |
70 |
70 |
|
|
最小轉彎半徑 |
30 |
35 |
50 |
55 |
60 |
80 |
100 |
100 |
||
|
電動機型號/功率（KW） |
BDG |
JDYP-11-6 |
JDYP-12-6 |
JDYP-21-6 |
JDYP22-6 |
|
||||
|
2.2 |
3.5 |
5 |
7.5 |
|
||||||
|
BDGS |
YZ132M1-6 |
YZ132M2-6 |
YZ160M1-6 |
YZ160M2-6 |
YZ160L-6 |
YZ160M2-6 |
YZ160L-6 |
|||
|
2.2 |
3.7 |
5.5 |
7.5 |
11 |
2X7.5 |
2X11 |
||||
|
電源供電方式 |
BDG |
單相380V降壓到36V經升壓變壓器到單相交流380V |
||||||||
|
BDGS |
三相380V降壓到36V經升壓變壓器到三相交流380V |
|||||||||
|
推薦鋼軌型號 |
P24 |
P38 |
P43 |
QU80 |
QU100 |
|||||
|
車輪數量 |
4 |
4 |
4 |
4 |
8 |
8 |
||||
|
最大輪壓（t） |
1.91 |
3.21 |
4.87 |
7.5 |
11.5 |
16.9 |
27.6 |
22.8 |
28.5 |
|
|
參考重量（t） |
3.4 |
3.72 |
4.2 |
6 |
8.5 |
11.4 |
15.2 |
25.5 |
31.5 |
|
|
說明：噸位1－400噸可根據用戶需求另行設計、制造?？蓪崿F上坡、高溫、升降、過溝、同步等多種功能 |
||||||||||
